 Товар произведен в России

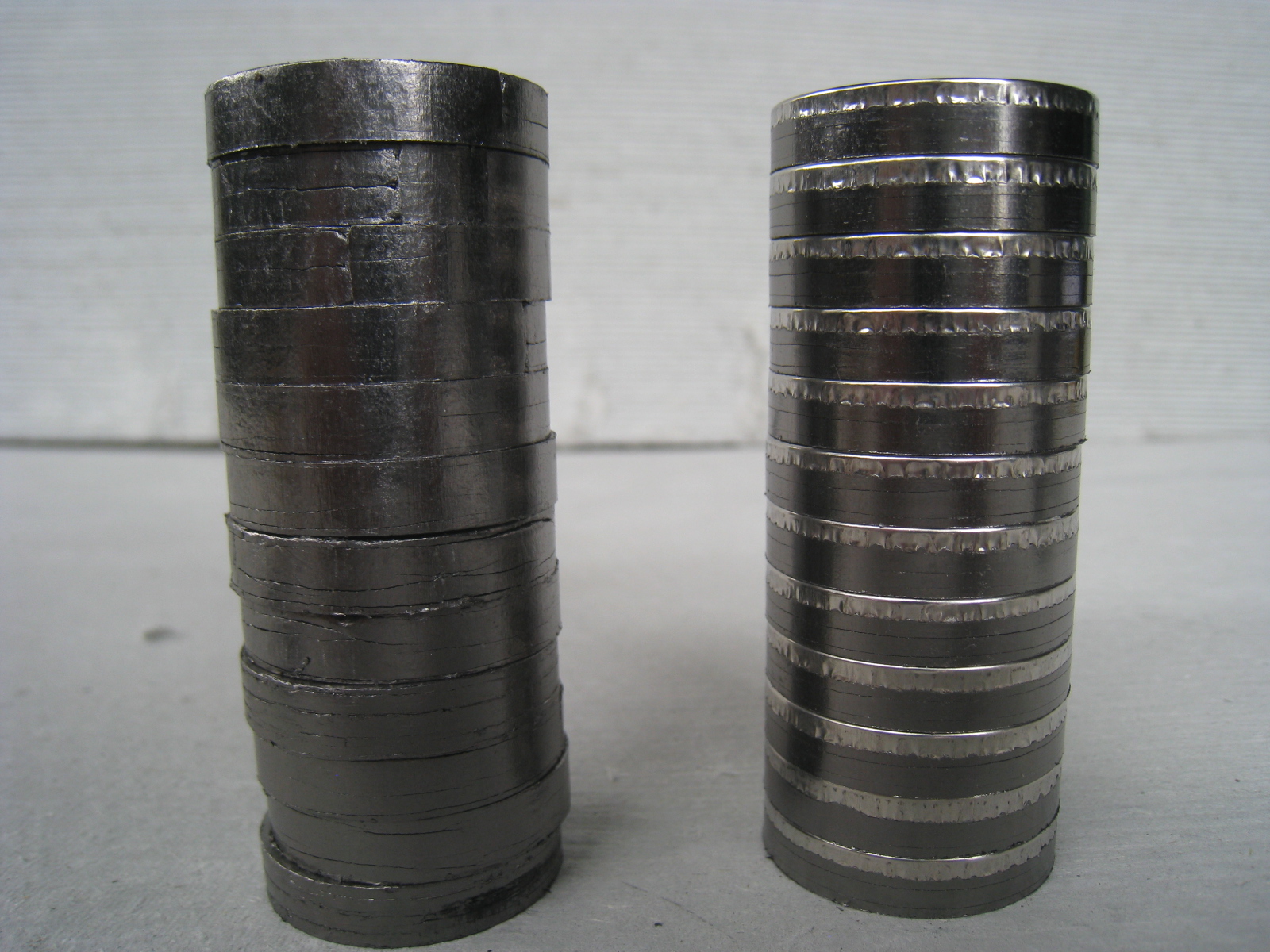

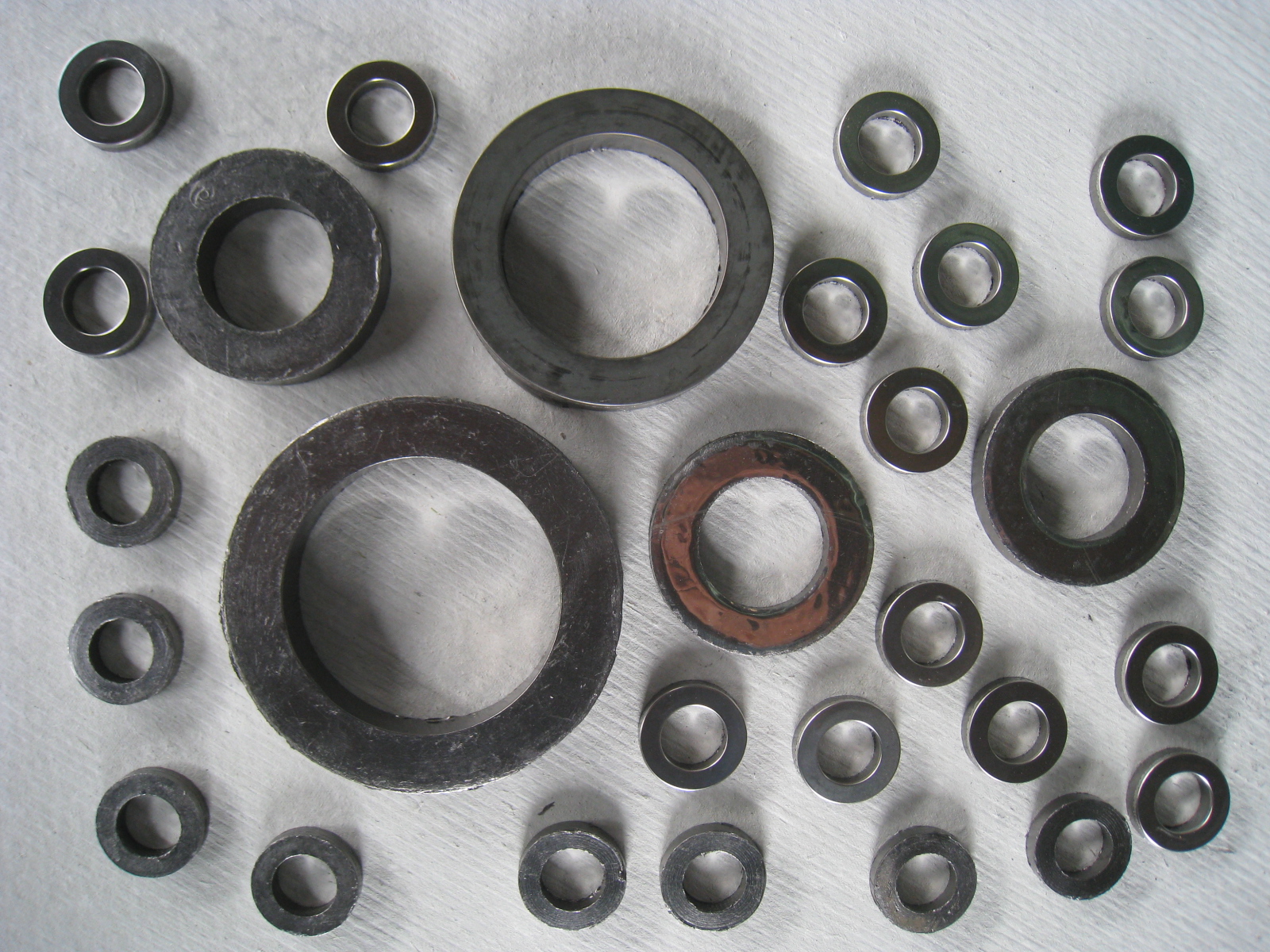

Сальниковые кольца из высокочистого терморасширенного графита (ТРГ)  по ТУ 5728-008-13267785-99



Преимущества колец ТРГ:

Надежность и герметичность

Прессованные сальниковые кольца из терморасширенного графита являются общепризнанным и доступным решением при уплотнении сальников арматуры на электростанциях, крупных предприятиях и при сборке арматуры на заводах-производителях. Благодаря уникальным герметизирующим свойствам ТРГ, они обеспечивают гарантированную высокую надежность и ресурс уплотнительного узла при давлении среды до 40 МПа. Отличная прессуемость материала обеспечивает максимально плотный контакт с поверхностью штока. Это позволяет не только обеспечить герметичность узла, но и уменьшить количество используемой набивки до 4 – 6 колец, вместо 8 – 10 колец асбестосодержащей.

Высокая температура эксплуатации

Кольца ТРГ при температуре до 650 оС почти не теряют объем и массу со временем, особенно взамкнутом объеме сальниковой камеры, в то время как асбестосодержащие уплотнения теряют массу и объем в результате изменения химического состава даже в вакууме, что приводит к ослаблению затяжки и потере герметичности.

Стабильность свойств.

ТРГ не теряет своих герметизирующих свойств  в течение всего срока эксплуатации. Асбестовые набивки неизбежно твердеют и их уплотнительные характеристики ухудшаются. Большие и не уменьшающиеся со временем упругие деформации ТРГ позволяют сохранять герметичность при многократных теплосменах без дополнительного обслуживания.

Стабильность плотности

Отклонение плотности от номинала колец ТРГ составляет не более ±0,02 г/см3. Так как жесткость и прочность колец напрямую зависят от плотности материала, минимальная разноплотность колец позволяет получать сальниковые пакеты с максимально однородными свойствами. Монтаж таких уплотнений значительно облегчен тем, что обжатие колец до необходимой удельной нагрузки можно с большой точностью производить по величине усадки пакета, без использования мерных ключей, в то время как затяжка по величине усадки для пакета с разноплотностью даже ±0,1 г/см3 может привести к погрешности в полтора раза при определении допустимого давления уплотняемой среды.

Малое усилие обжатия

Кольца ТРГ благодаря упругим свойствам материала хорошо передают давление от грундбуксы на поверхность вала или штока. Значение бокового давления составляет 80 ÷ 90 % от осевого, в то время как для асбестосодержащих набивок эта величина не превышает 30 %. То есть, для обеспечения того же контактного давления на уплотняемых поверхностях необходимо, как минимум, вдвое меньшее усилие затяжки.

Высокая химическая стойкость

Сальниковые кольца ТРГ являются универсальными, так как обладают высокой химической стойкостью практически ко всем средам за исключением сильных окислителей.

Отсутствие коррозии.

Благодаря химической инертности графита кольца ТРГ вызывают лишь незначительную электрохимическую коррозию уплотняемых поверхностей, увеличивая срок службы оборудования. А внесение ингибиторов в состав ТРГ практически полностью исключает коррозию.

Условия эксплуатации

T, oC -200 до +2000*,

+650 для пара

PH 0-14

P, МПа 40,0

V, м/с 1,5

*В инертной атмосфере или вакууме

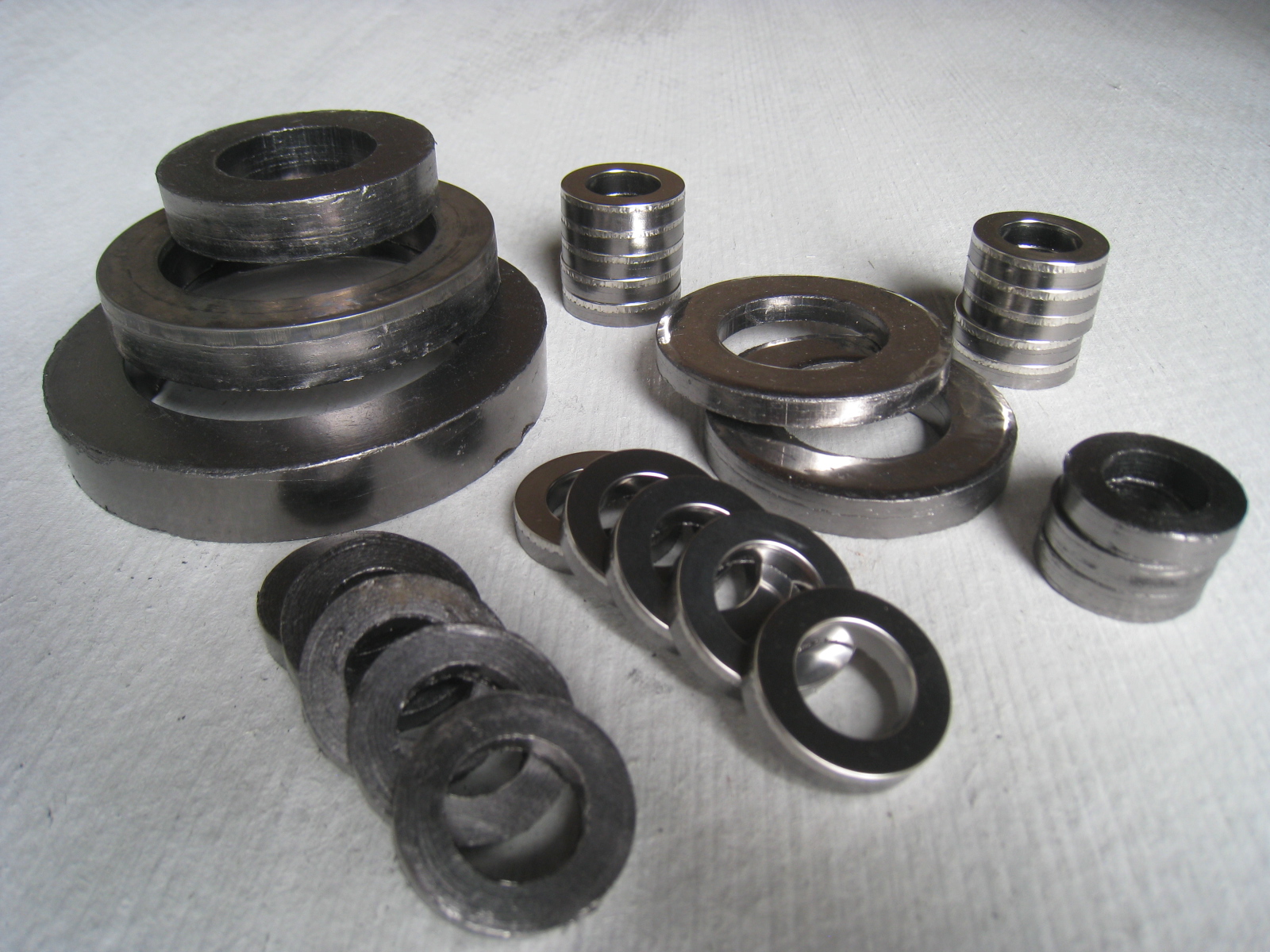

Сальниковые кольца делятся на типы:

- высокоплотные КГФ;

- низкоплотные КГН;

- армированные КГН-С;

- сальниковые.

Все эти кольца НЕ обладают токсичностью, НЕ взрывоопасны, НЕ воспламеняются и НЕ поддерживают горение.

Сальниковые кольца КГФ (высокоплотные) широко применяются для герметизации запорной, специальной, запорно-регулирующей арматуры в нефтяной, газовой, химической промышленности в сочетании с замыкающими армированными устройствами-кольцами КГФ при температуре от -200 до +600oС и давлении до 50МПа.

Кольца КГФ изготавливаются из графитовой фольги методом холодного прессования в пресс-формах без добавления клея и каких-либо связующих.

Плотность колец от 1,4 до 1,8 г/см3 в зависимости от заявки заказчика.

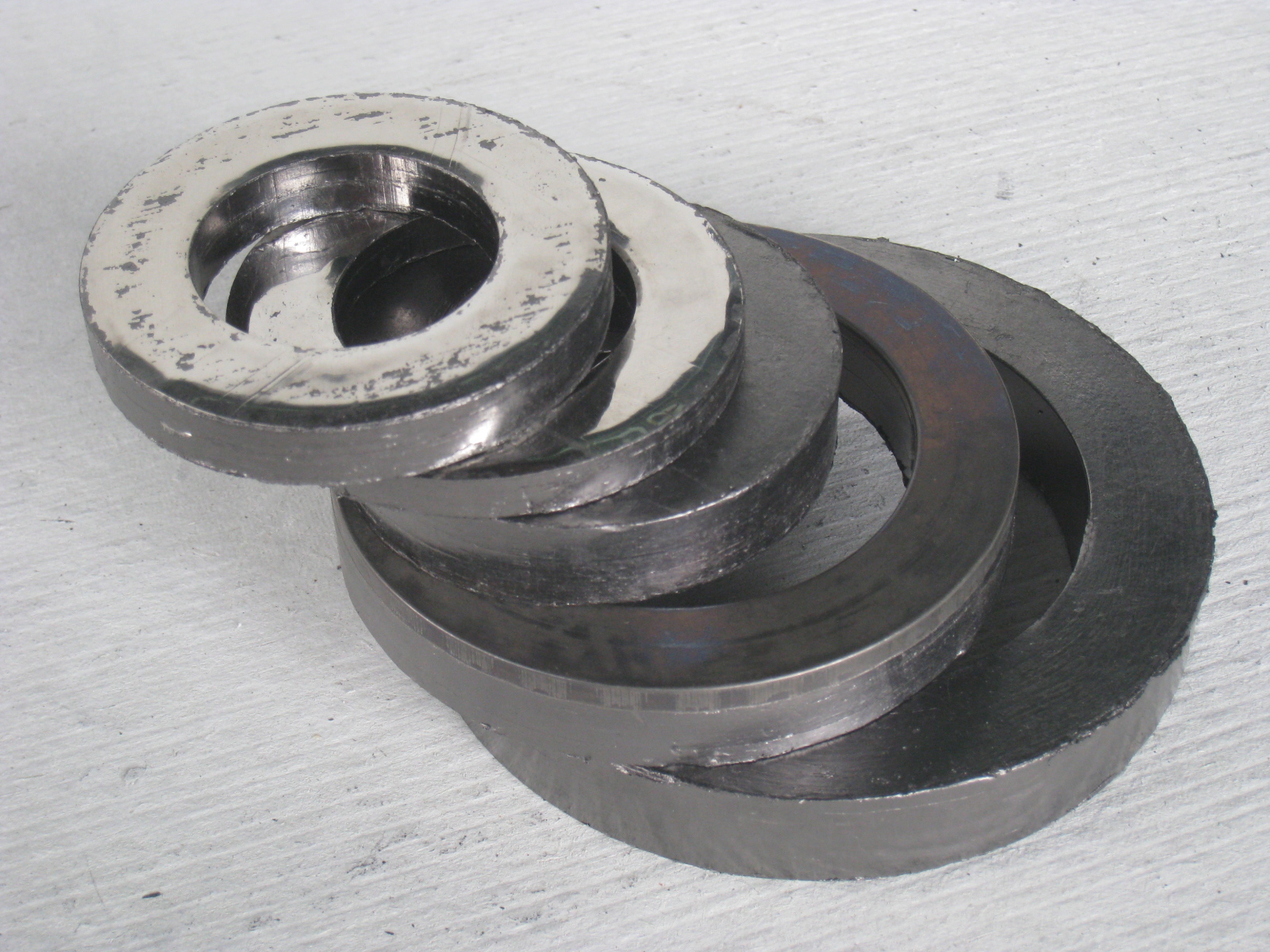

Кольца КГФ бывают простые и армированные, замыкающие армированные кольца могут быть обтюрированные.

Количество уплотнительных и замыкающих колец, а так же сочетание их в комплекте КГФ определяются заводом изготовителем данной арматуры в зависимости от характера и параметров рабочей среды.

Сальниковые кольца КГН (низкоплотные) широко применяются для уплотнения запорной, запорно-регулирующей арматуры низкого давления в нефтяной, газовой, химической промышленности.

Характеристика



воздух

пар

инертная среда

Температура среды

до +400oС

до +560oС

от -200 до +3000oС

Рабочее давление

до 7,0 МПа



Кольца КГН изготавливаются из графитовой фольги различных типов и толщены в зависимости от параметров рабочей среды. Они являются уплотнением многоразового использования.Кольца сальниковые изготовлены из графитовой фольги методом холодного прессования, при необходимости кольца могут оснащаться замыкающими устройствами (обтюраторами). В процессе изготовления в зависимости от технических характеристик и условий эксплуатации этим кольцам придают определённые механические свойства.

Кольца сальниковые и комплекты из них применяются в качестве уплотнений сальниковых камер в нефтяной, газовой, химической промышленности, ядерной и тепловой энергетике, по размерам они соответствуют размерам сальниковых камер арматуры Российского и зарубежного производства.

Характеристика:

Температура среды от -200 до +560oС

Рабочее давление до 50 МПа.



Пример обозначения сальниковых колец КГФ

Наименование

Конструкция

Описание

КГН-Г-В

ТУ 5728-013-50187417-99



Кольцо состоит из чередующихся вертикальных (параллельных оси кольца) уплотнительных слоев. Кольцо изготавливается путем послойной спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме.

КГН-Г-С

ТУ 5728-013-50187417-99



Кольцо состоит из чередующихся горизонтальных (перпендикулярных оси кольца) уплотнительных слоев. Кольцо изготавливается из графитовой фольги с поочередной укладкой каждого слоя без их прессования в пресс-форме.

КГФ-Г
КГФ-Г-Т

ТУ 5728-002-50187417-99



Кольцо КГФ-Г изготавливается из графитовой фольги методом холодного прессования в пресс-формах, без связующих и клея, КГФ-Г-Т – с тефлоновым покрытием.

КГФ-Г-О
КГФ-Г-О-Т

ТУ 5728-008-50187417-99



Кольцо КГФ-Г-0 состоит из уплотнительной графитовой части и армирующего стального обтюратора тарельчатого типа, механически соединенного с графитовой частью. Кольцо изготавливается путем спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме совместно с кольцом-заготовкой обтюратора, КГФ-Г-О-Т — с тефлоновым покрытием.

КГФ-Г-ВН
КГФ-Г-ВМ

ТУ 5728-013-50187417-99



Кольцо состоит из чередующихся слоев — уплотнительных графитовых и армирующих металлических. Кольцо изготавливается путем послойной спиральной намотки графитовой ленты и стальной нержавеющей либо медной лент с последующим холодным прессованием ее в пресс-форме.

КГФ-Г-С
КГФ-Г-С-Т

ТУ 5728-08-50187417-99



Кольцо состоит из чередующихся слоев — уплотнительных графитовых и армирующих стальных. Кольцо изготавливается из графитовой и стальной нержавеющей фольги путем поочередной укладкой каждого слоя с последующим подпрессованием.

КГФ-Г-ПО

ТУ 5728-002-50187417-99



Кольцо КГФ-Г-ПО изготавливается из графитовой фольги методом холодного прессования в пресс-формах, без связующих и клея.

КГФ-Г-П2

ТУ 5728-08-50187417-99



Кольцо КГФ-Г-П2 состоит из уплотнительной графитовой части и армирующего стального обтюратора тарельчатого типа, механически соединенного с графитовой частью. Кольцо изготавливается путем спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме совместно с кольцом-заготовкой обтюратора.
