Набивка сальниковая ГОСТ 5152-84

Товар произведен в России

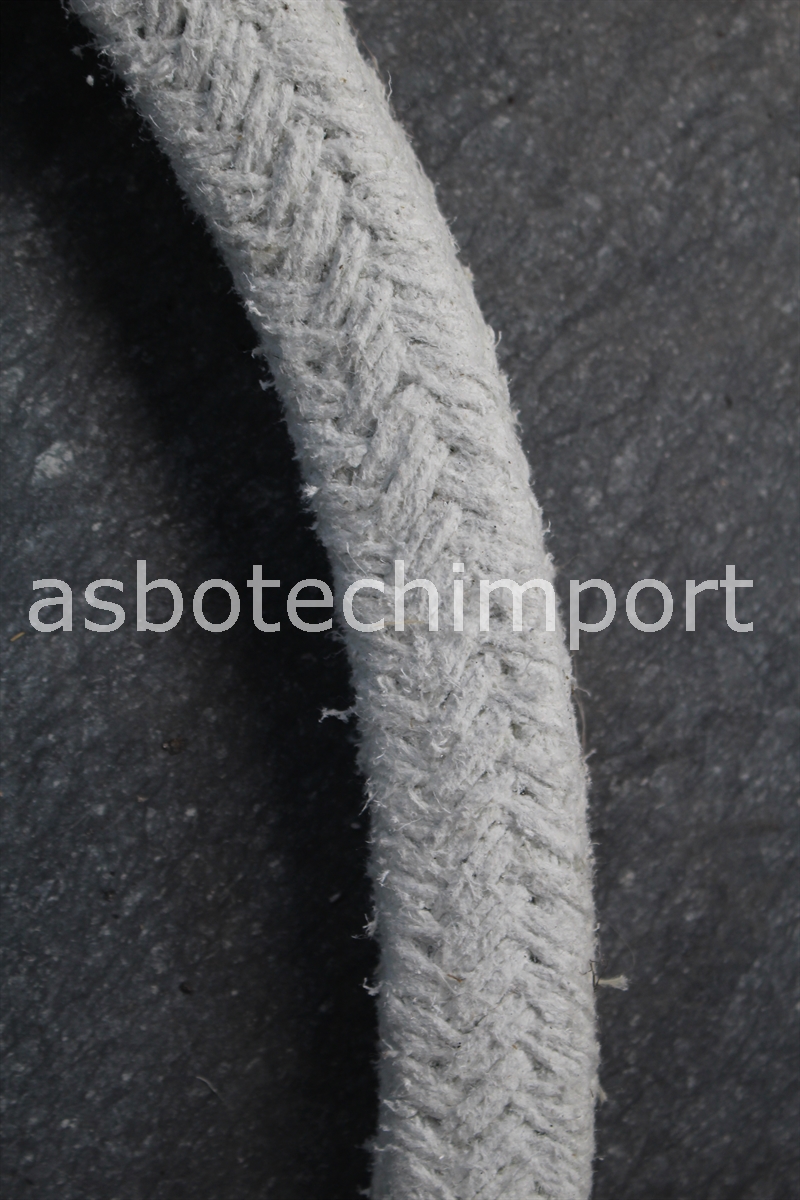

Плетеные сальниковые набивки являются наиболее распространенным типом уплотнительных материалов, применяемых для заполнения сальниковых камер арматуры, центробежных и поршневых насосов, различных аппаратов. Этими набивками комплектуется более 70% насосов, 80% арматуры. Они различаются как материалами, из которых они изготовлены, так и способами изготовления (структурой). Оба эти фактора существенно влияют на эксплуатационные свойства набивок.

Асбестовые и безасбестовые плетеные сальниковые набивки используются для уплотнения сальниковых камер арматуры, центробежных и поршневых насосов, а также различных агрегатов при рабочих температурах от -70 до +450?С.

 Представляем Вам наиболее востребованные виды сальниковых набивок:

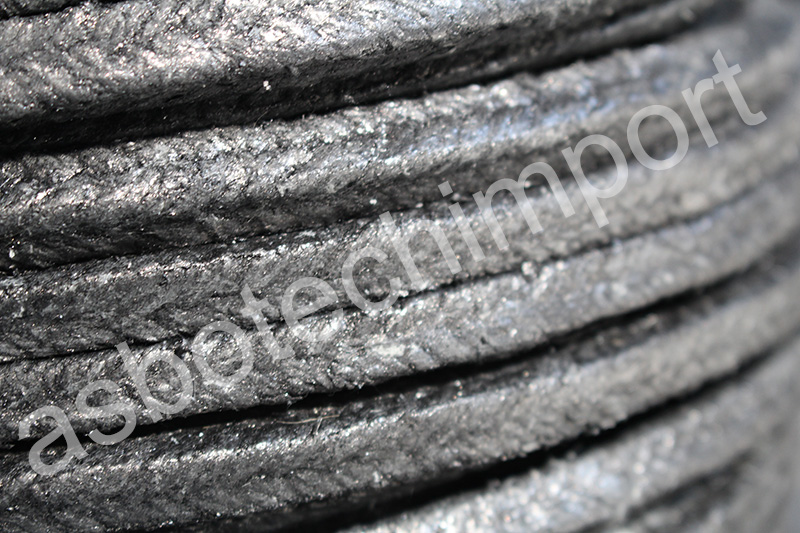

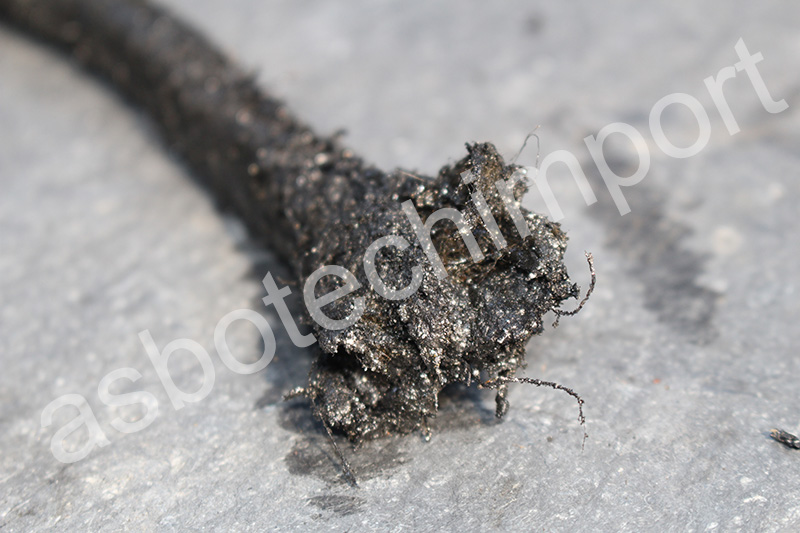

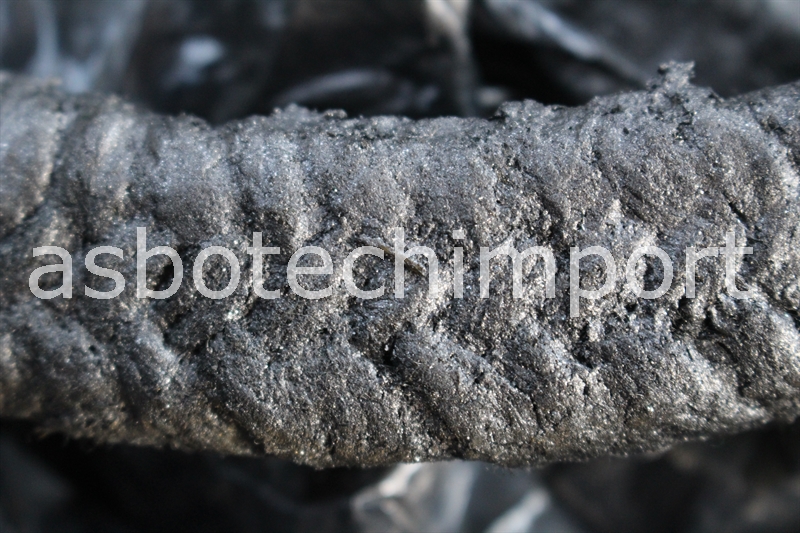

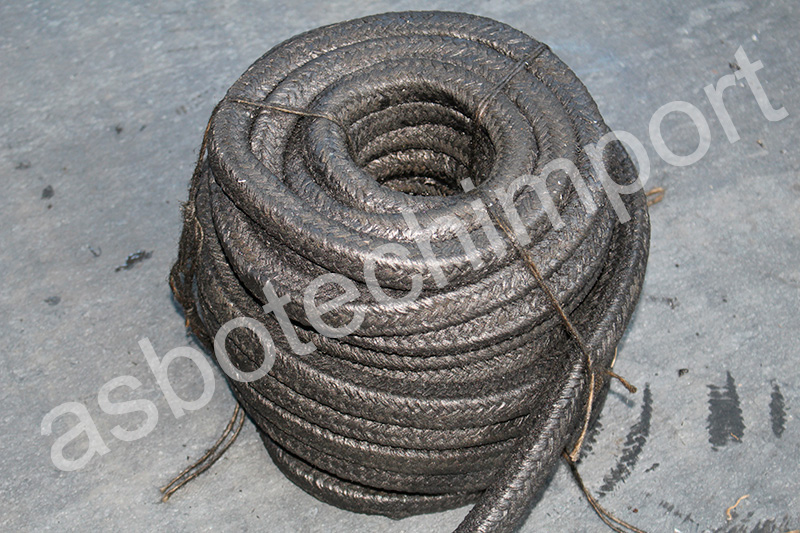

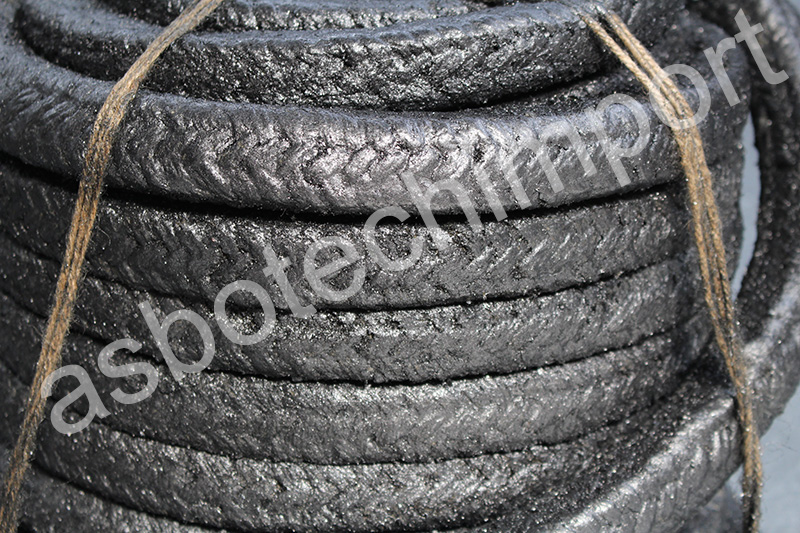

АП (Асбестовая)Выпускается в бухтах и бабинах, перевязанных шпагатом. Бухты упаковываются в полиэтиленовую пленку.Вес бухты 15-30 кг. Представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из асбестовой нити, пропитанный  антифрикционным жировым составом на основе нефтяных экстрактов, графитированный. Применяется в сальниковых уплотнениях арматуры, насосов.Рабочая среда: воздух, нейтральные и слабокислые растворы, нефтепродукты, газы и пары. Максимально допустимое давление: 4,5 МПа.Рабочая температура: до + 300 гр.С.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Нейтральные и агрессивные жидкие и газообразные среды

Арматура

-70 +300

4.5

2

3 - 14

Нейтральные и агрессивные жидкие и газообразные среды, нефтепродукты

Поршневой насос

250

2

15

3 - 14

Центробежный насос

250

2

2

3 - 14

Нефтепродукты

Арматура

-30 +250

2

2

3 - 14

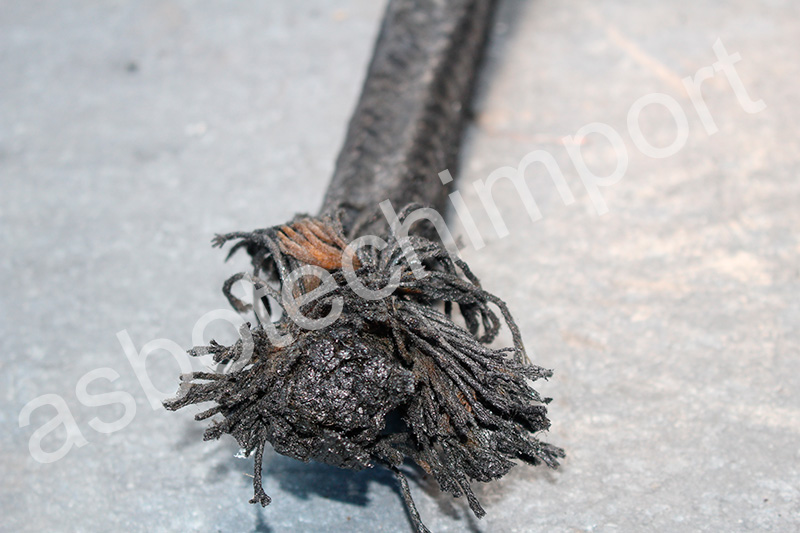

АПР (Асбестовая)Выпускается в бухтах или бабинах, перевязанных шпагатом средним весом 10-30 кг. Бухты упаковываются в полиэтиленовую пленку. Представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из асбестовой нити с латунной проволокой диаметром 0,17 - 0,2 мм (ГОСТ 1066-80), пропитанный  антифрикционным жировым составом на основе нефтяных экстрактов, графитированный. Применяется в сальниковых уплотнениях арматуры, работающей с нейтральными, жидкими, агрессивными средами при давлении не выше 32 МПа и температуре от - 70 до + 200 гр.С, а также с нефтепродуктами при давлении не выше 2 МПа и температуре от - 30 до + 300 гр.С. Применяется в сальниковых уплотнениях центробежных насосов, работающих с жидкими, нейтральными и агрессивными средами и нефтепродуктами при давлении не выше 2,5 МПа и температуре не выше + 210 гр.С., и скорости скольжения до 15 м/с. Применяется в поршневых насосах, работающих с жидкими, нейтральными и агрессивными средами и нефтепродуктами при давлении до 4,5 МПа и температуре не выше + 210 гр.С

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Нейтральные и агрессивные жидкие и газообразные среды

Арматура

-70 +200

32

2

3 - 10

Нейтральные и агрессивные жидкие и газообразные среды, нефтепродукты

Поршневой насос

210

4.5

2

3 - 10

Центробежный насос

210

2.5

15

3 - 10

Нефтепродукты

Арматура

-30 +300

2

2

3 - 10

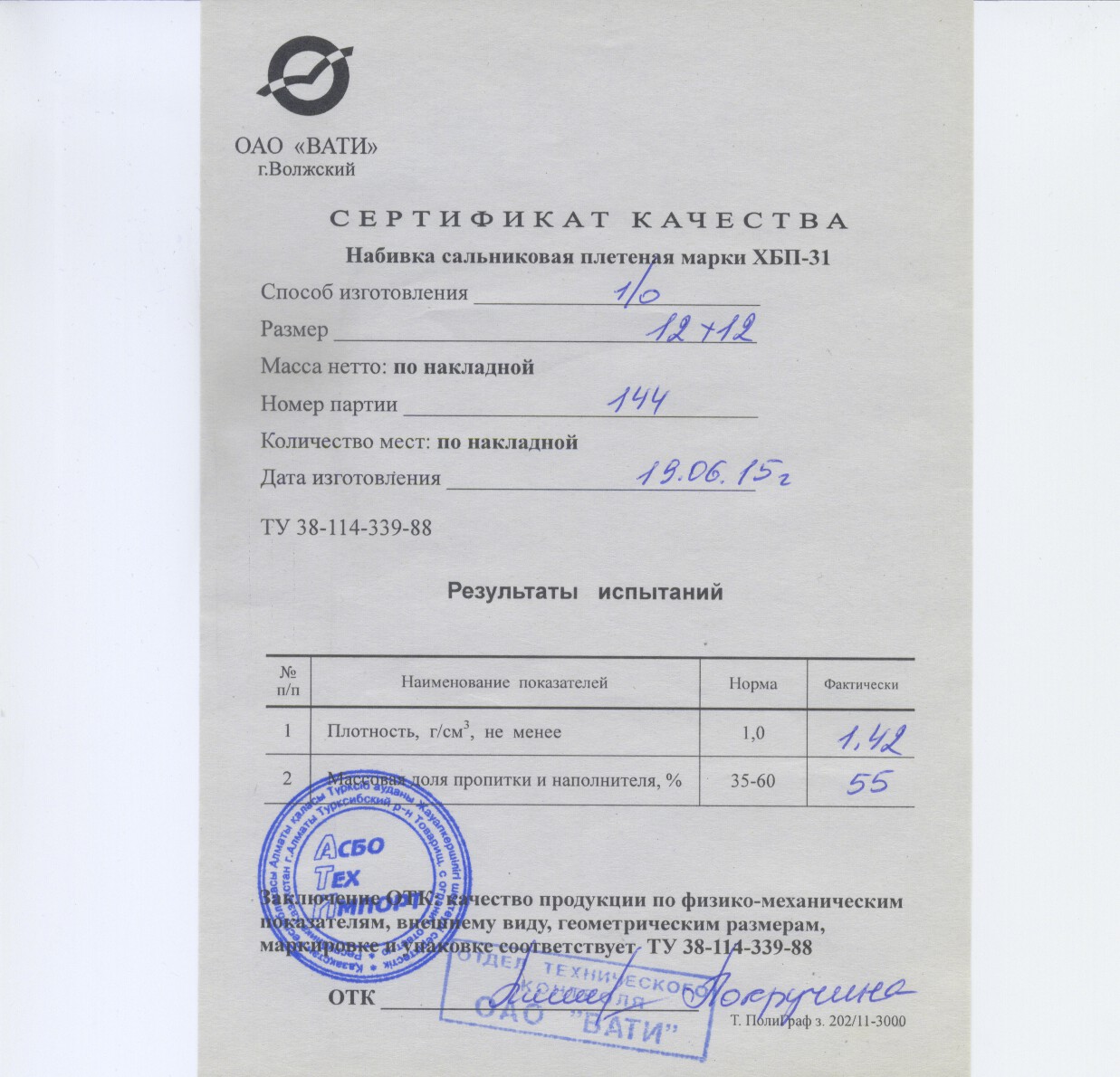

ХБП (Безасбестовая)Выпускается в бухтах или бабинах, перевязанных шпагатом средним весом 10-30 кг. Бухты упаковываются в полиэтиленовую пленку.  Представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из хлобчатобумажной нити (ГОСТ 6904-83 и 15958-70), пропитанный  антифрикционным составом, графитированный. Служит отличным уплотнителем для арматуры и различных насосов, работа которых характеризуется повышенными температурами до +120 °С и давлением до 20 МПа. Скорость скольжения а арматуре 2 м/с, центробежных насосах до 15 м/с. В сальниковых уплотнениях набивка ХБП способна выдерживать контакты с такими средами, как воздух, нейтральные пары, инертные газы, промышленная вода, углеводороды, минеральные масла, нефтяное топливо.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода

Арматура

120

20

2

5 - 10

Поршневой насос

120

2.5

15

5 - 10

Центробежный насос

120

2.5

15

5 - 10

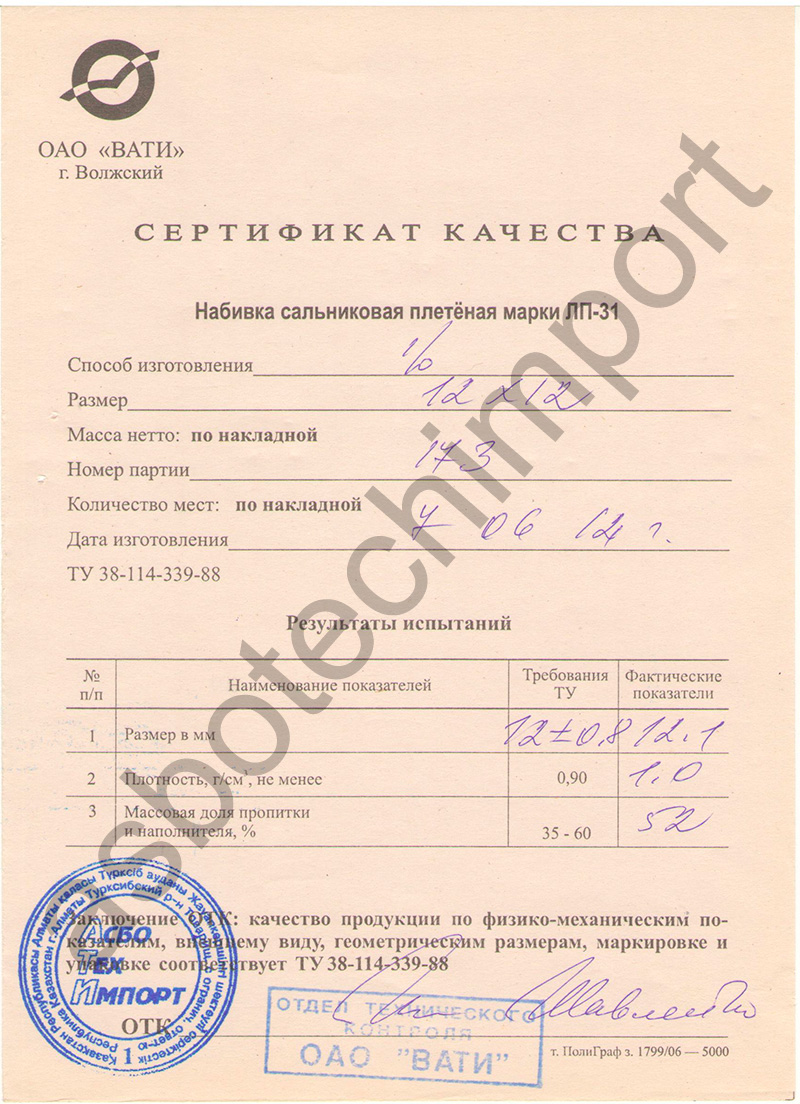

ЛП (Безасбестовая)Выпускается в бухтах и бабинах, перевязанных шпагатом. Бухты упаковываются в полиэтиленовую пленку.Вес бухты 15-30 кг. Представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из лубяных волокон (ОСТ 17746-78), пропитанный  антифрикционным составом, графитированный. Применяется в сальниковых уплотнениях арматуры, насосов.Рабочая среда: воздух, нейтральные и слабокислые растворы, нефтепродукты, газы и пары. Максимально допустимое давление: 16 МПа.Рабочая температура: до + 150 гр.С.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Воздух, инертные газы, минеральные масла, нефтяное темное топливо, промышленная вода, морская вода, растворы щелочей

Арматура

150

16

2

5 - 10

Поршневой насос

150

2.5

15

5 - 10

Центробежный насос

150

2.5

15

5

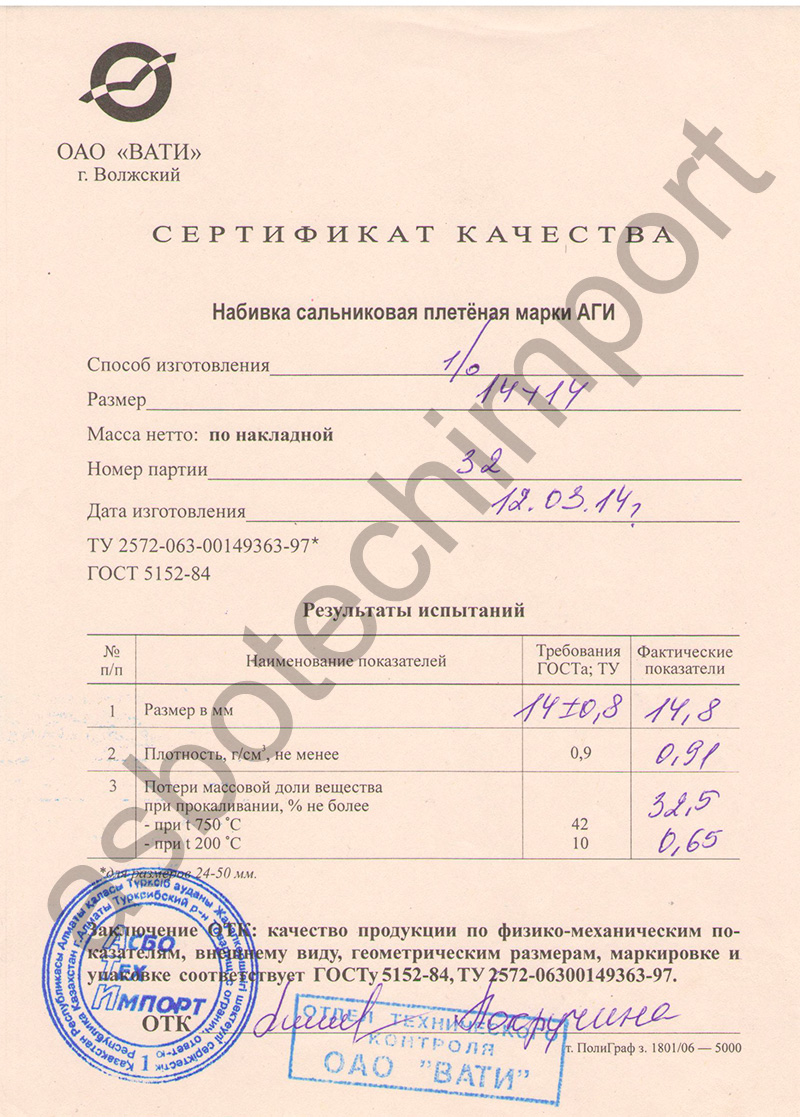

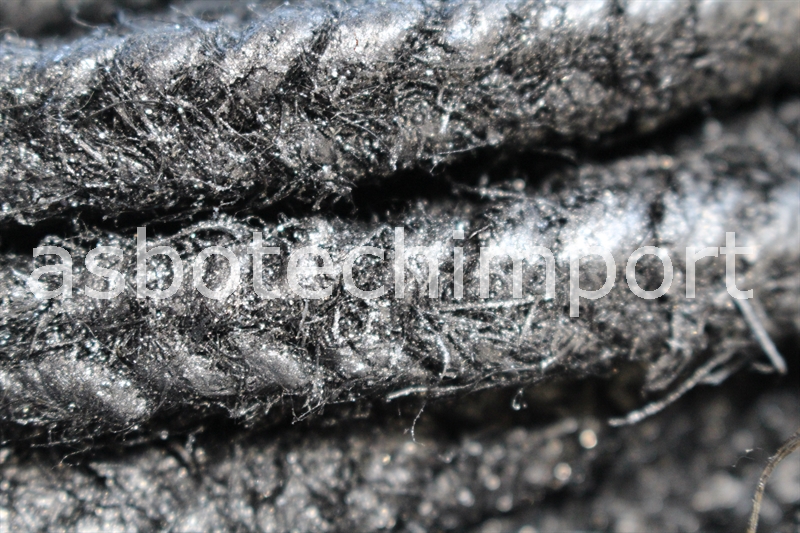

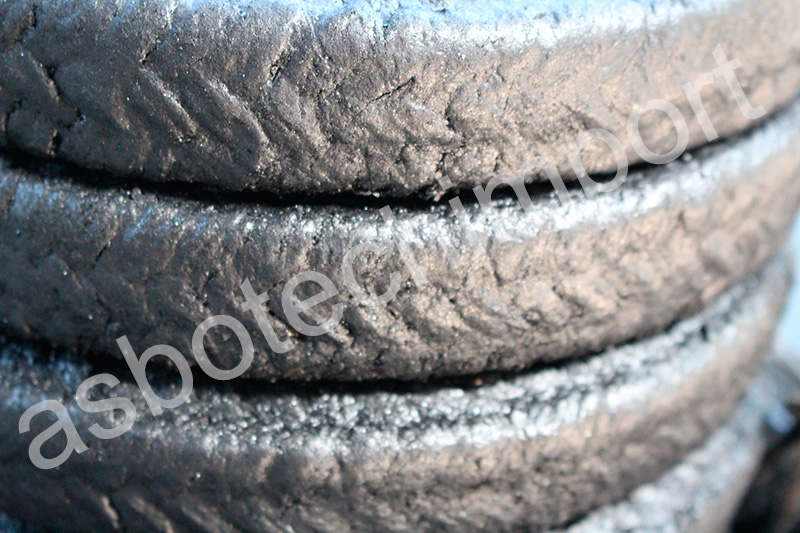

АГ(АГИ) (Асбестовая)Выпускается в бухтах или бабинах, перевязанных шпагатом средним весом 10-30 кг. Бухты упаковываются в полиэтиленовую пленку. Представляет собой эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, проклеенный каучуковым клеем с графитом. АГ Применяется в сальниковых уплотнениях арматуры, работающей с нейтральными, жидкими, агрессивными средами при давлении не выше 20 МПа и температуре от - 70 до + 325 гр.С, а также с нефтепродуктами при давлении до 32 МПа и температуре от - 30 до + 450 гр.С. Применяется в сальниковых уплотнениях  насосов, работающих  с газообразным и жидким аммиаком при давлении до 32 МПа и температуре от -70 до + 150 гр.С при скорости скольжения до 15 м/с. Набивка, содержащая ингибитор коррозии, выпускается под маркой АГИ. Она не является коррозионоактивной в контакте со многими марками стали.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Аммиак жидкий и газообразный

Арматура

-70 +150

32

2

4 - 14

Поршневой насос

-70 +150

32

15

4 - 14

Центробежный насос

-70 +150

32

15

4 - 14

Вода, питательная вода, органические продукты

Арматура

280

38

2

4 - 14

Поршневой насос

280

38

15

4 - 14

Центробежный насос

280

38

15

4 - 14

Воздух, азот, инертные газы

Арматура

325

20

2

4 - 14

Жидкие и газообразные нефтепродукты, агрессивные среды

Арматура

600

37

4 - 14

Нефтепродукты

Арматура

450

32

2

4 - 14

Пар водяной

Арматура

565

35

2

7

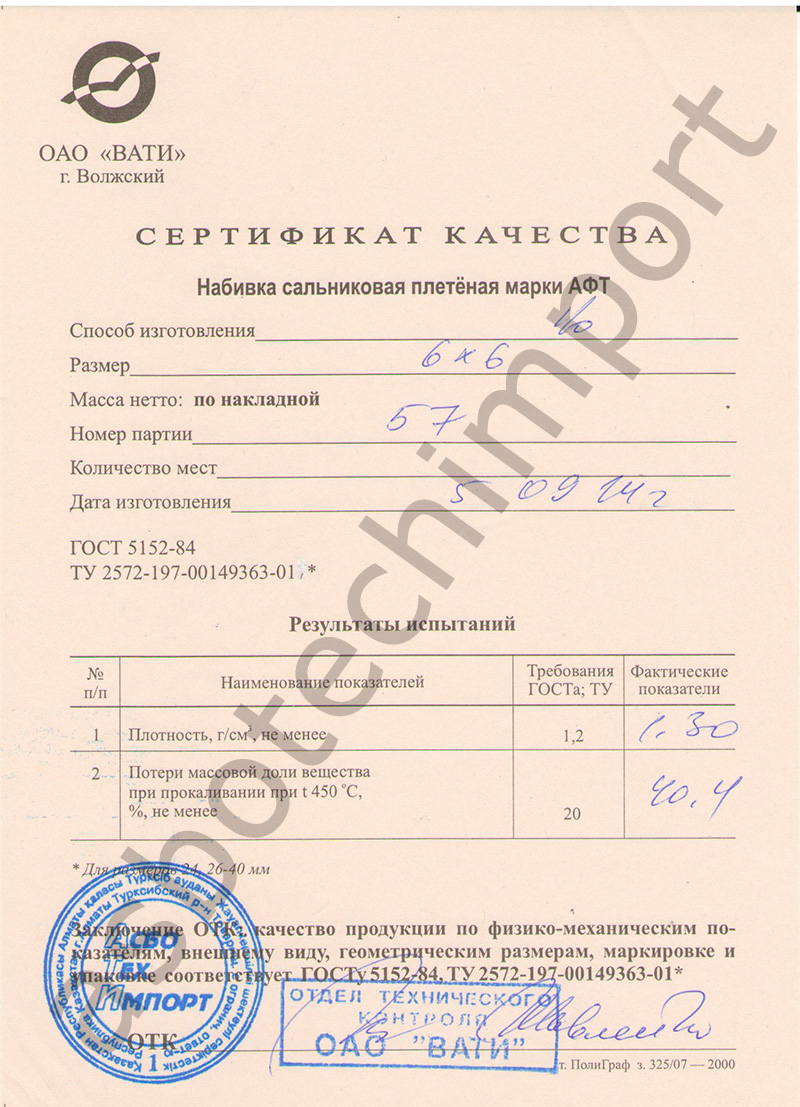

АФТ (Асбестовая)Выпускается в бухтах или бабинах, перевязанных шпагатом средним весом 10-30 кг. Бухты упаковываются в полиэтиленовую пленку. Представляет собой эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанный суспензией фторопласта с тальком. Служит отличным уплотнителем для арматуры и различных насосов. В арматуре с температурой до +300 °С и давлением до 25 МПа. Насосы: центробежные давление 3 МПа, и 300 гр.С ,скорость 15 м/с, поршневые давление 34 МПа и 250 гр.С, скорость 2 м/с  В сальниковых уплотнениях набивка  способна выдерживать контакты с такими средами, как воздух, нейтральные пары, инертные газы, промышленная вода, углеводороды, минеральные масла, нефтяное топливо.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Морская вода

Центробежный насос

-2 +50

4.5

10

1 - 14

Органические продукты, кислые и щелочные среды, аммиак

Поршневой насос

250

34

2

1 - 14

Центробежный насос

300

3

15

1 - 14

Сжиженные газы, органические продукты

Арматура

-200 +300

25

2

1 - 14

Этилен

Арматура

250

150

2

1 - 14

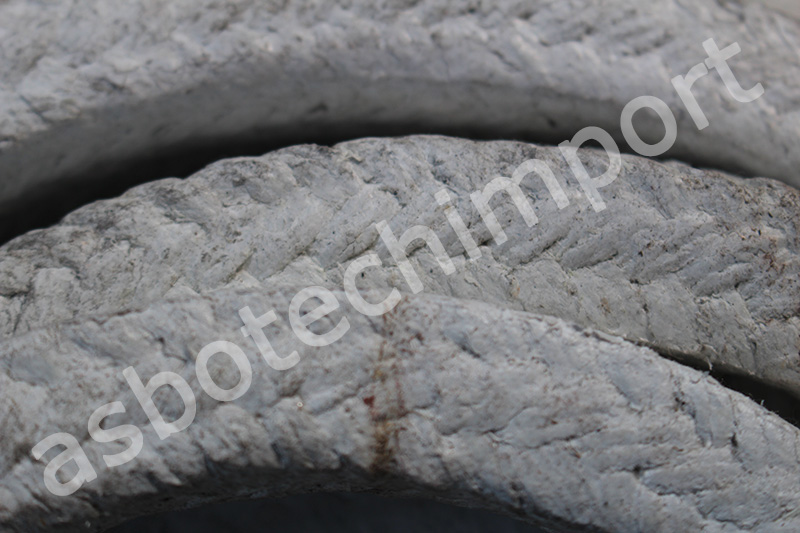

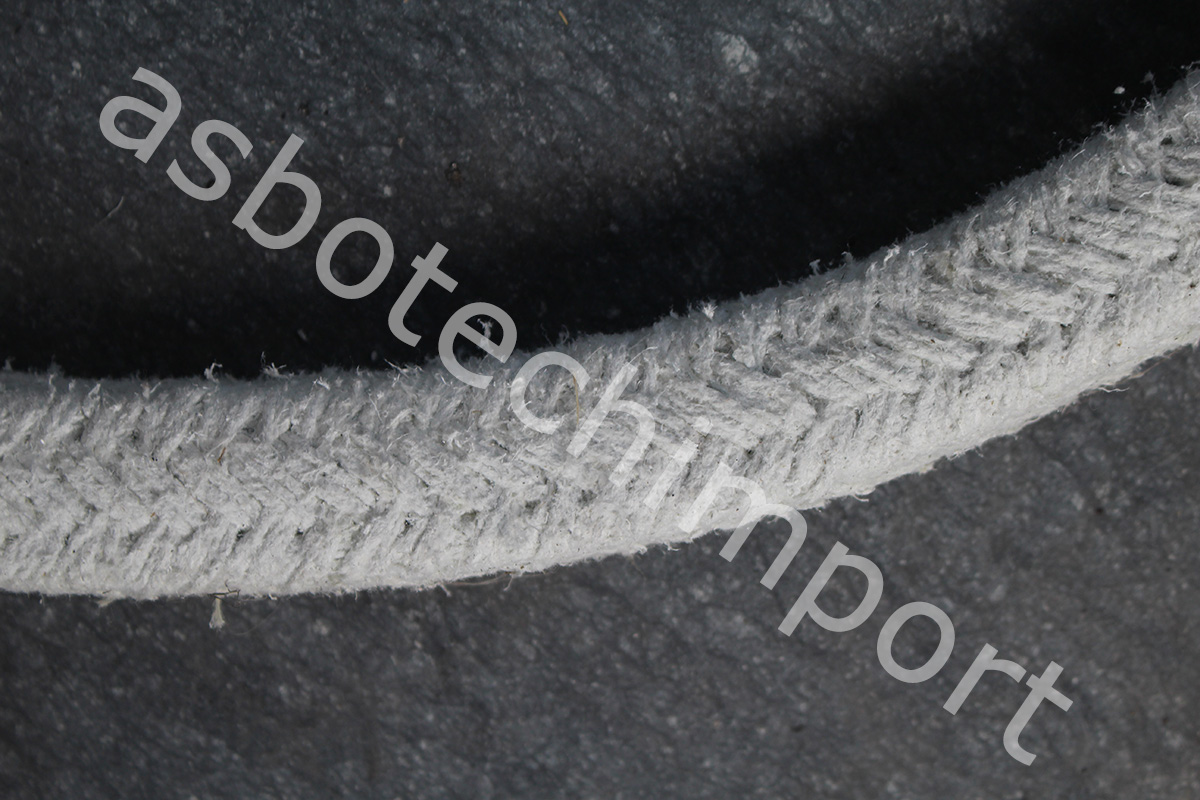

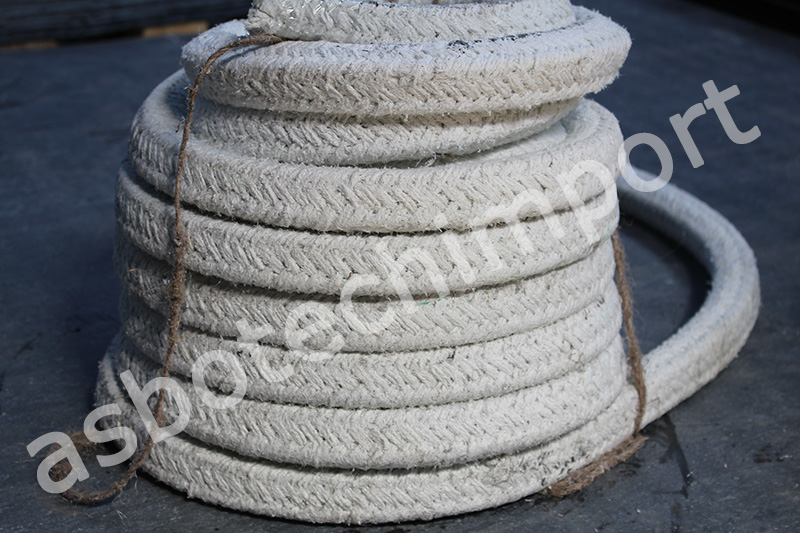

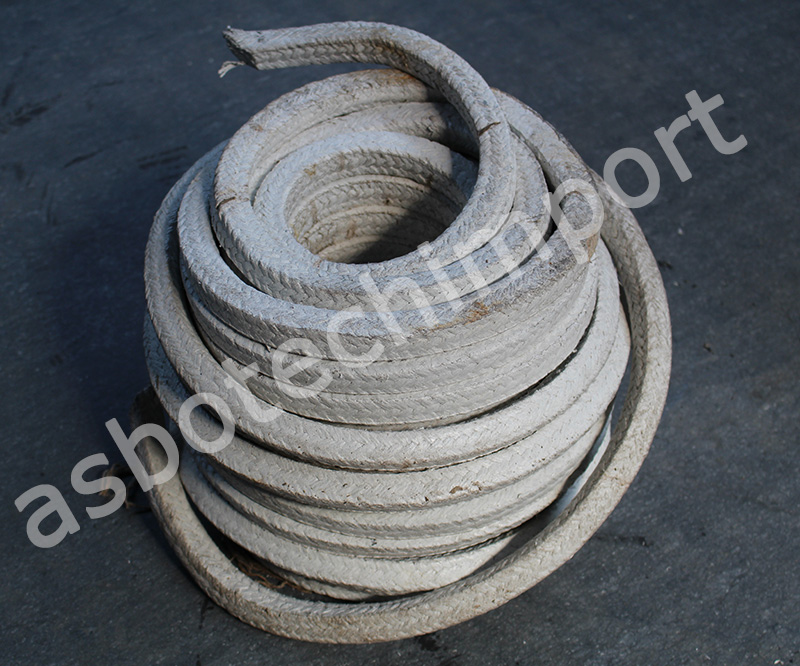

АС (Асбестовая)Выпускается в бухтах или бабинах, перевязанных шпагатом средним весом 10-30 кг. Бухты упаковываются в полиэтиленовую пленку. Представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из асбестовой нити. Применяют в сальниковых уплотнениях арматуры с допустимым давлением и температурой  4,5 МПа и 400 гр.С и  скоростью скольжения до 2 м/с, а также для уплотнения неподвижных соединений аппаратов с газообразными средами  при давлении до 1 МПа и температуре 450 гр.С. Рабочая среда нейтральные и агрессивные жидкие и газообразные среды.

Среда

Применение

t, ºC

P, МПа

V, м/с

pH

Аммиак жидкий и газообразный

Арматура

-70 +150

4.5

2

5 - 14

Газообразные среды

Арматура

450

1

5 - 14

Нейтральные и агрессивные жидкие и газообразные среды

Арматура

300

5

2

5 - 14

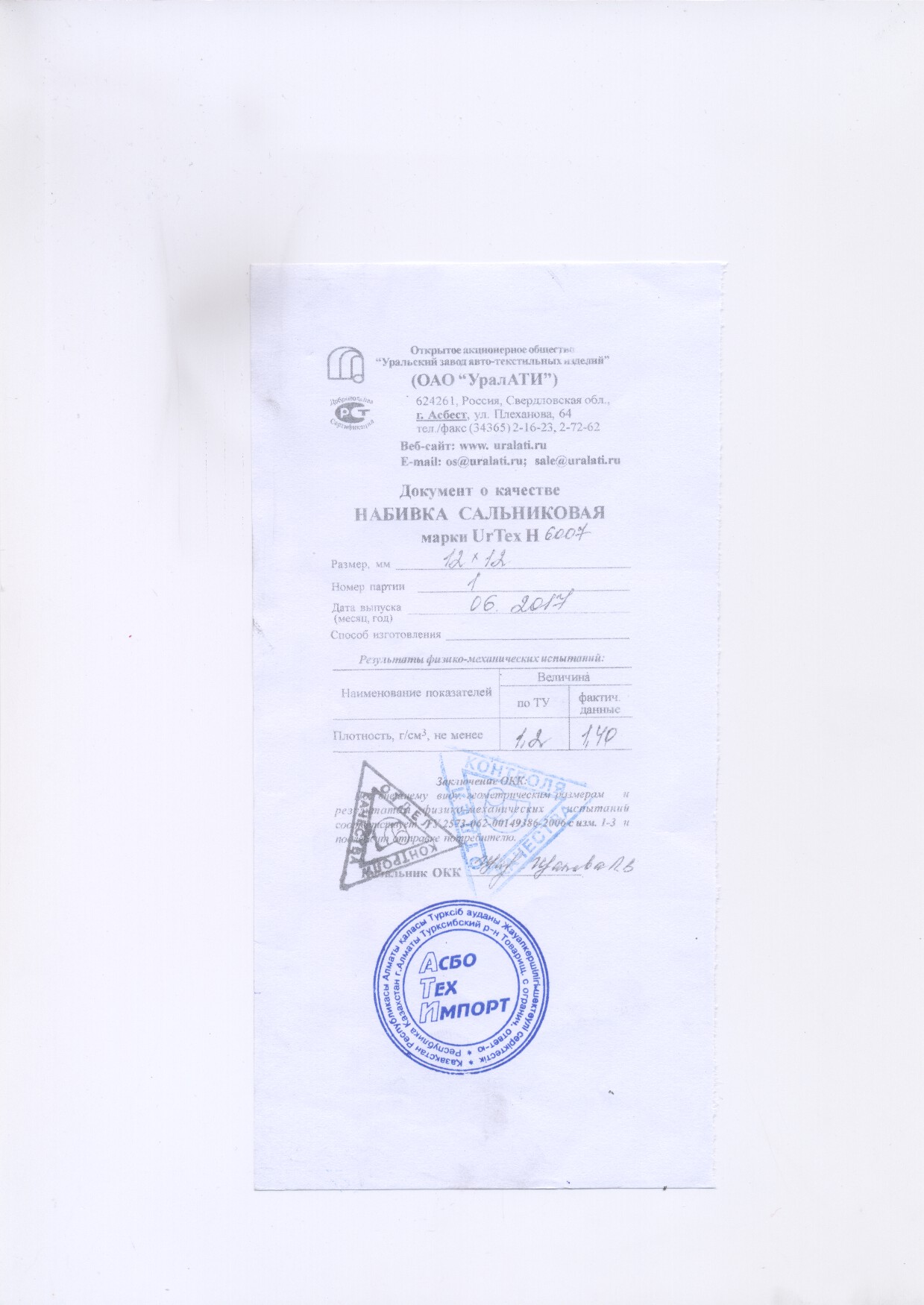

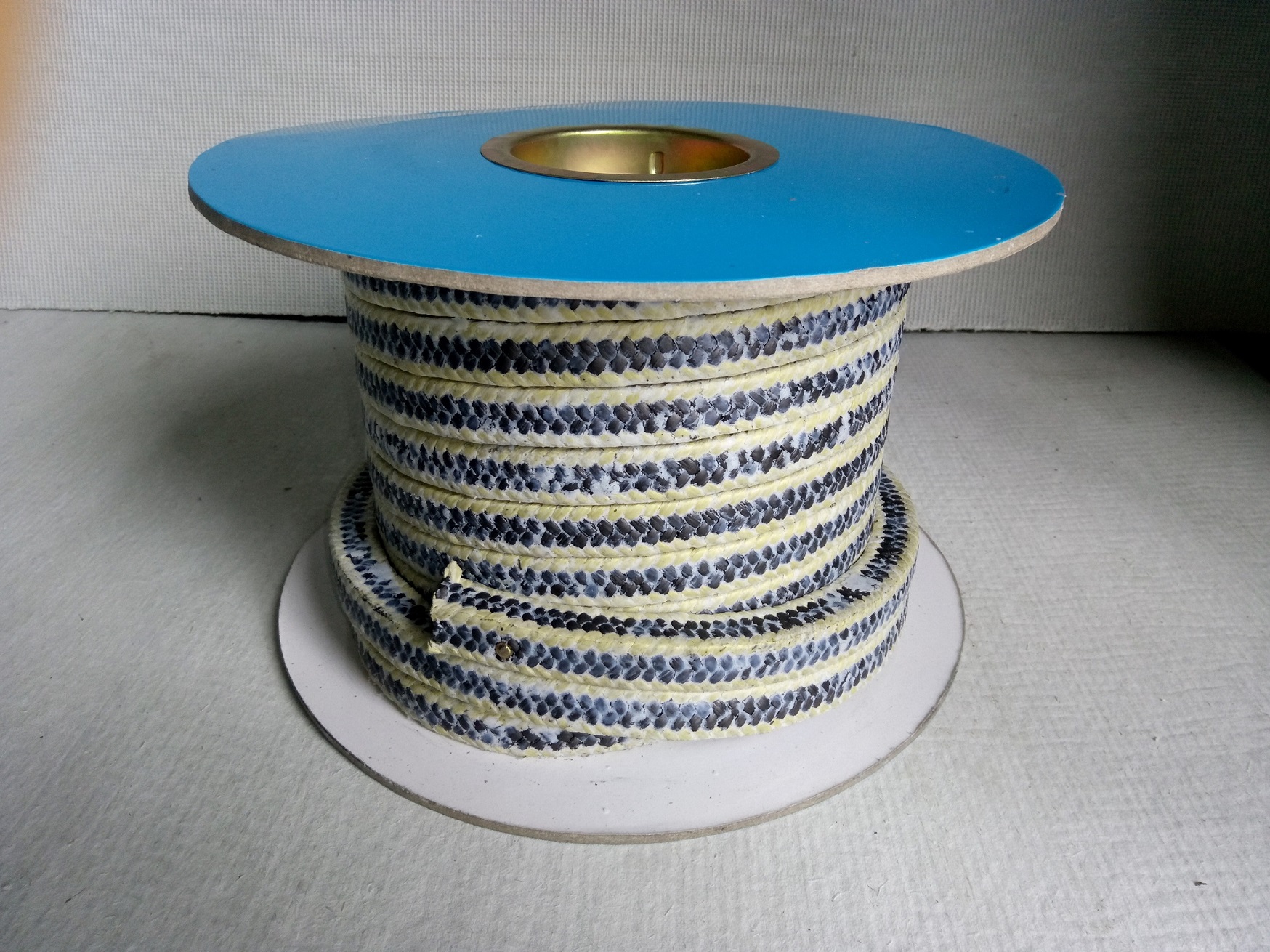

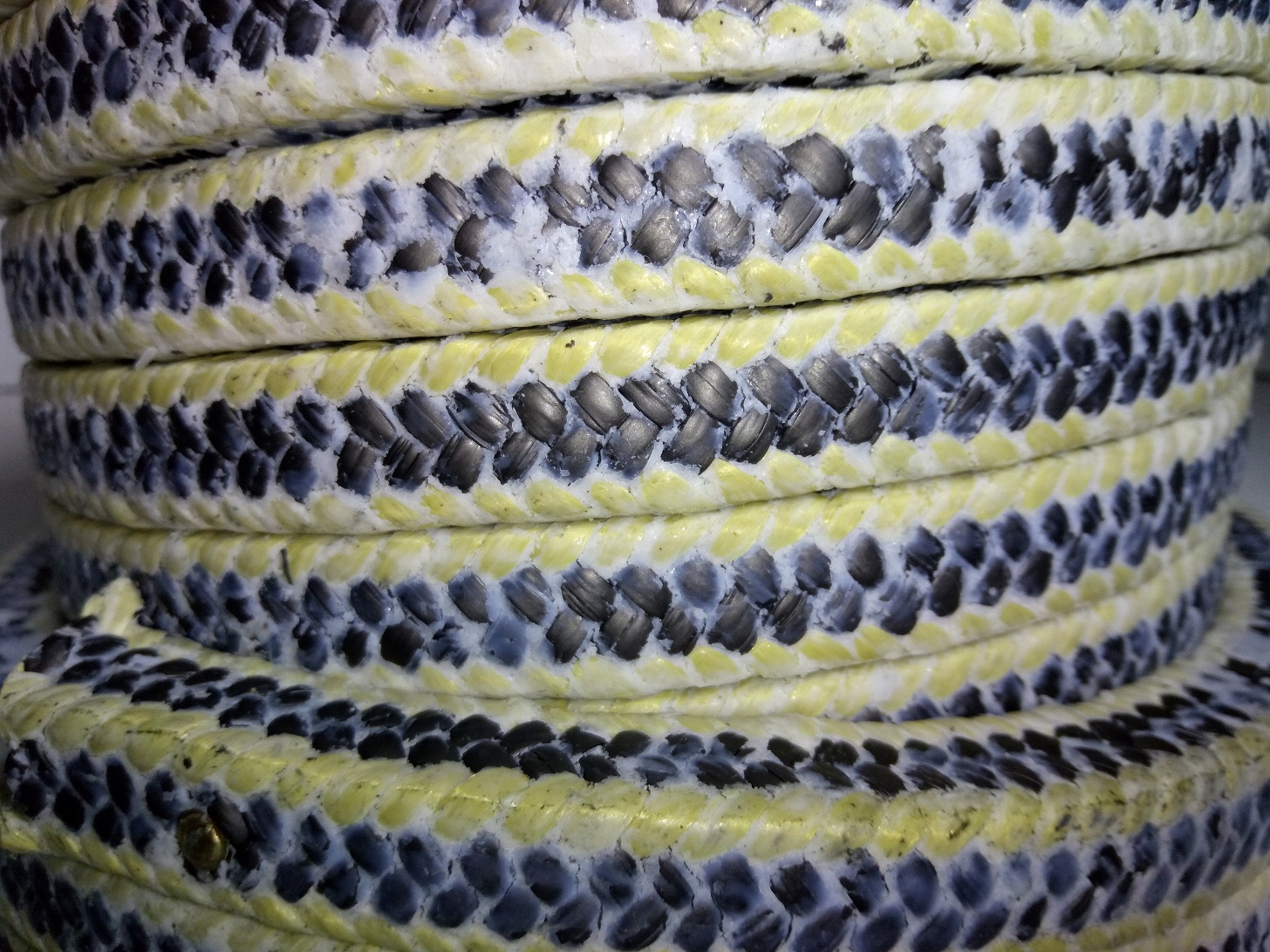

UrTex Н 6007 ( безасбестовая) набивка из графитонаполненного экпандированного фторопласта (ПТФЭ, PTFE) с угловой оплеткой арамидом (арамидными волокнами).



обозначение марки

плотность, г/см³

узел

рабочая среда

условия применения




РН

t°, С

Р,МПа

S скольжения, м/с



UrTex Н  6007      набивка из графитонаполненного  экпандированного фторопласта с угловой оплеткой арамидом

не менее 1.0

поршневые насосы

холодная и горячая вода, пар, растворители, масла, смазки, неконцентрированные кислоты и щелочи, канализация, абразивные среды

2-12

от -100 до +260

15

20



арматура

25



центробежные насосы

4





АНАЛОГИ НАБИВКИ UrTex Н 6007:

МС-571,  Герморум С-571, Графитекс 571, ВАТИ 202, ПРС 32, Графлекс НУ 4051 (НФ-ЭГ-А), НФА-К1-210, НФА-К1-215
